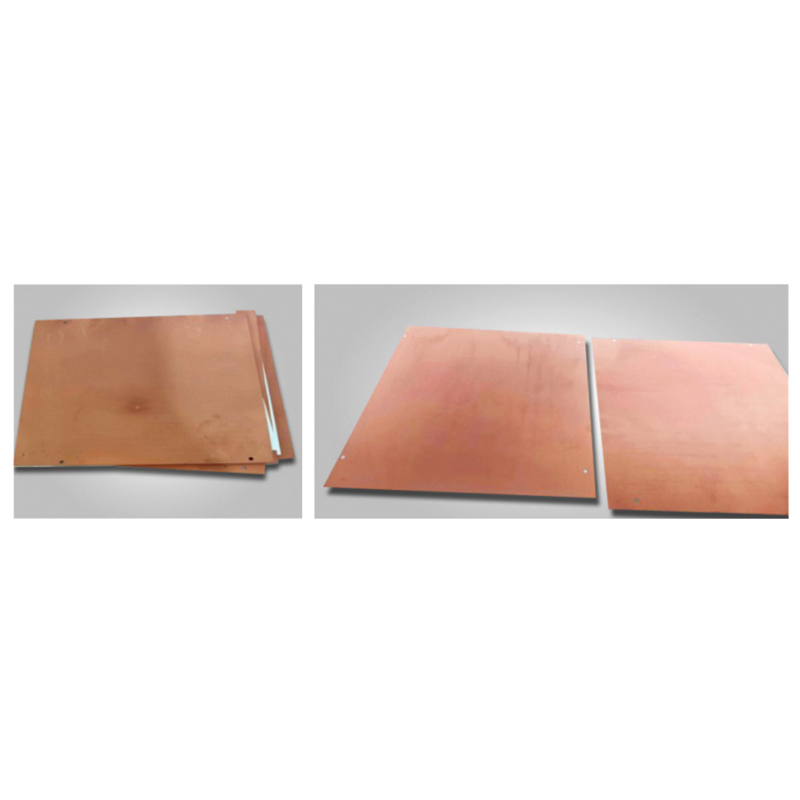

Papan Substrat Keramik Semikonduktor Peralatan Pelapisan High End

1. Mengapa Peralatan Pelapisan Substrat Keramik Semikonduktor Penting untuk Produksi Sirkuit Lanjutan?
Peralatan Pelapisan Substrat Keramik Semikonduktor adalah jantung dari manufaktur semikonduktor modern, memainkan peran penting dalam meningkatkan kinerja dan keandalan substrat keramik yang digunakan dalam perangkat elektronik. Proses menerapkan lapisan komposit logam, biasanya tembaga, ke substrat keramik sangat penting untuk menyiapkan substrat yang dapat mendukung sirkuit rumit dan memenuhi persyaratan konduktivitas ketat perangkat semikonduktor. Lapisan ini berfungsi sebagai fondasi untuk langkah -langkah selanjutnya, seperti fabrikasi sirkuit, memastikan bahwa substrat keramik menyediakan konduktivitas listrik dan stabilitas termal yang diperlukan untuk kinerja perangkat.
Hongtian Technology Co., Ltd., seorang pemimpin dalam peralatan pelapis substrat keramik semikonduktor kelas atas, berkomitmen untuk menyediakan solusi canggih dan khusus untuk produsen di industri semikonduktor. Dengan fokus kami pada manufaktur cerdas dan jaminan proses, kami berusaha untuk memenuhi kebutuhan spesifik pelanggan kami dengan memberikan produk yang mendukung penciptaan komponen semikonduktor berkinerja tinggi.
Peralatan pelapisan substrat keramik semikonduktor kami memastikan presisi tinggi, konsistensi, dan efisiensi dalam proses sputtering. Dengan memperkenalkan gas argon ke dalam wadah tertutup vakum tinggi dan mengisinya untuk menghasilkan aliran ion argon, kami memungkinkan lapisan komposit logam yang halus dan seragam untuk terikat dengan substrat keramik. Ikatan ini sangat penting untuk memastikan bahwa substrat keramik dapat menangani sirkuit rumit yang membentuk tulang punggung teknologi semikonduktor. Pelapis yang dihasilkan meningkatkan konduktivitas dan daya tahan substrat, membuatnya cocok untuk digunakan dalam aplikasi yang sangat menuntut, seperti microchip, teknologi LED, dan perangkat daya.
Di Hongtian Technology Co., Ltd., kami memahami peran penting yang dimainkan oleh substrat keramik semikonduktor dalam kinerja perangkat elektronik. Peralatan canggih kami dirancang untuk memenuhi persyaratan yang tepat dari industri ini, memberikan alat yang mereka butuhkan untuk membuat produk berkualitas tinggi yang berkinerja andal di bawah kondisi yang paling menantang. Dengan berinvestasi dalam peralatan pelapis substrat keramik semikonduktor kelas atas, klien kami lebih siap untuk tetap di depan di pasar yang kompetitif sambil memastikan produksi komponen berkinerja tinggi dan tahan lama.

2. Bagaimana proses pelapisan bekerja untuk mencapai presisi dan kualitas?
Proses pelapisan yang digunakan dalam produksi substrat keramik semikonduktor sangat khusus dan membutuhkan teknologi canggih untuk memastikan kinerja yang optimal. Di Hongtian Technology Co., Ltd., peralatan pelapis kami menggunakan wadah tertutup vakum tinggi, di mana gas argon diperkenalkan dan terionisasi untuk menghasilkan ion argon. Ion -ion ini kemudian diarahkan ke bahan target, biasanya tembaga, yang membentuk lapisan komposit logam tipis pada permukaan substrat keramik. Lapisan ini adalah langkah pertama dalam menyiapkan substrat untuk fabrikasi sirkuit elektronik berikutnya.
Peralatan kami dirancang untuk memberikan tingkat ketepatan tertinggi dalam proses ini, memastikan bahwa lapisan komposit logam diterapkan secara seragam dan bahwa ikatan antara logam dan keramik kuat dan tahan lama. Teknik sputtering ion argon yang digunakan dalam peralatan kami memungkinkan kontrol halus atas ketebalan dan kualitas lapisan logam, yang sangat penting untuk mencapai konduktivitas yang diperlukan dan sifat manajemen termal yang diperlukan oleh perangkat semikonduktor.
Ketepatan proses pelapisan ini sangat penting untuk memastikan bahwa substrat keramik dapat menahan tuntutan listrik dan tekanan termal yang akan mereka temui dalam aplikasi akhir mereka. Lapisan yang buruk atau tidak merata dapat menyebabkan cacat, kinerja yang buruk, atau bahkan kegagalan komponen semikonduktor akhir. Inilah sebabnya mengapa Hongtian Technology Co., Ltd. memberikan penekanan yang kuat pada kustomisasi kelas atas dan manufaktur cerdas untuk memenuhi kebutuhan spesifik setiap pelanggan, memastikan bahwa substrat keramik dilapisi dengan standar kualitas tertinggi dalam pikiran.
Peralatan kami mengintegrasikan teknologi jaminan proses yang memungkinkan produsen untuk memantau dan mengendalikan setiap aspek proses pelapisan. Dari pengenalan gas argon ke penerapan lapisan komposit logam, setiap langkah diatur dengan hati -hati untuk mempertahankan konsistensi dan presisi. Tingkat kontrol ini sangat penting untuk produksi substrat berkualitas tinggi yang akan mendukung penciptaan perangkat semikonduktor yang andal dan tahan lama. Dengan memanfaatkan keahlian kami dan teknologi canggih, pelanggan kami dapat yakin bahwa mereka menggunakan peralatan terbaik yang tersedia untuk proses pelapisan substrat semikonduktor.

3. Apa keuntungan utama menggunakan peralatan pelapis kelas atas dalam produksi semikonduktor?
High-end Peralatan Pelapisan Substrat Keramik Semikonduktor Menawarkan berbagai keunggulan yang sangat penting bagi produsen yang bertujuan untuk tetap kompetitif dalam industri semikonduktor yang berkembang pesat. Di Hongtian Technology Co., Ltd., kami berkomitmen untuk memberikan solusi yang cerdas dan berkinerja tinggi yang membantu klien kami mencapai efisiensi, ketepatan, dan keandalan yang lebih besar dalam proses pembuatannya.
Salah satu keuntungan utama menggunakan peralatan pelapis kelas atas adalah kemampuan untuk mencapai lapisan komposit logam yang seragam dan berkualitas tinggi pada substrat keramik. Keseragaman ini sangat penting untuk memastikan bahwa substrat memiliki konduktivitas listrik yang diperlukan dan sifat termal yang diperlukan untuk pembuatan sirkuit semikonduktor.
Keuntungan utama lainnya adalah peningkatan efisiensi dan kecepatan proses pelapisan. Peralatan Hongtian Technology Co., Ltd. dirancang untuk mengoptimalkan proses sputtering, mengurangi downtime dan meningkatkan throughput tanpa mengorbankan kualitas. Sistem manufaktur cerdas kami menggabungkan teknologi kontrol proses canggih yang memungkinkan pemantauan dan penyesuaian waktu nyata, memastikan bahwa proses pelapisan berjalan pada efisiensi puncak.
Keandalan dan daya tahan pelapis yang diproduksi oleh peralatan kelas atas juga merupakan manfaat yang signifikan. Ikatan yang kuat dan konsisten antara komposit logam dan substrat keramik membantu meningkatkan kinerja jangka panjang dari perangkat semikonduktor yang bergantung pada substrat ini. Dengan peralatan kami, produsen dapat memproduksi substrat keramik yang berkinerja baik di bawah beban listrik tinggi, suhu tinggi, dan kondisi menuntut lainnya.
